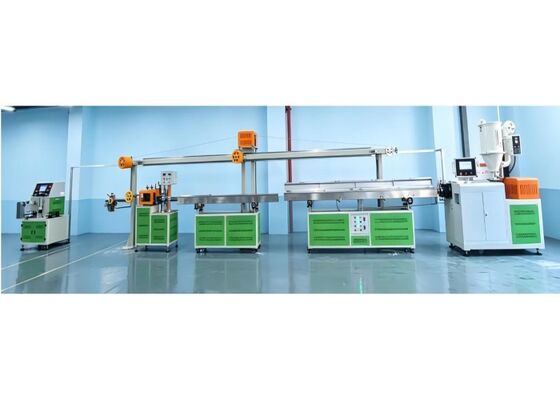

PFES3D-45 Línea de producción de máquinas de extrusión de material de filamentos de impresión 3D ABS/PLA

              Línea de producción de máquina extrusora de un solo color para filamentos de impresión 3D PFES3D-45 ABS/PLA

      Áreas de aplicación: La impresión 3D es la última tecnología de impresión. Con la creciente demanda de impresoras 3D, los filamentos de impresión 3D tienen un gran potencial de mercado y se utilizan principalmente en impresoras 3D. Fabricamos principalmente filamentos de impresión 3D como ABS, PLA, PETG y TPU, con diámetros que van de 1,75 a 3,0 mm. La tolerancia del diámetro se puede controlar dentro de ±0,03 mm, y la velocidad de extrusión varía de 30 a 180 metros por minuto, lo que garantiza una colocación neta del filamento.
Parámetros técnicos clave: 2.1 Diámetro del tornillo: Ø45 mm 2.2 Relación longitud-diámetro (L/D): 28:1 2.3 Velocidad del tornillo: 0-100 rpm (control de velocidad de frecuencia variable automático) 2.4 Salida de extrusión: 25-30 kg/h 2.5 Velocidad de la línea de producción: 30-180 m/min (con alineación de hilo neta) 2.6 Altura del centro: 1,1 metros (ajustable arriba, abajo, izquierda y derecha) 2.7 Dimensiones de la línea de producción: Largo 15 m × Ancho 2,5 m × Alto 2,5 m 2.8 Voltaje trifásico: 380 V, 3 fases, 50 Hz 2.9 Potencia total: 50 kW; consumo de energía promedio real: 20 kWh/hora
Requisitos del taller: 3.1 Dimensiones del taller (L × A × H): 25 m × 5 m × 3,5 m (área de suelo recomendada de 300 metros cuadrados o más; el suelo debe estar nivelado) 3.2 Temperatura ≤ 50 °C, humedad ≤ 95 por ciento 3.3 Suministro de energía: sistema trifásico de cinco hilos (es decir, tres cables vivos, un cable neutro y un cable de tierra), 380 V, 50 Hz 3.4 El taller debe estar equipado con un tanque de agua de enfriamiento de 2 metros cúbicos, un compresor de aire, aceite para engranajes y un cable de 5 núcleos



Extrusora de un solo tornillo PFES3D-45:
Potencia de calentamiento: 10 kW;
Potencia del ventilador: 0,5 kW;
Potencia del motor: 11 kW;
Tolva de secado: 6,75 kW;
Matriz de extrusión: 2 kW;
Tanque de agua con control de temperatura: 12,5 kW;
Tanque de agua de enfriamiento: 0,9 kW;
Soplador de aire caliente: 0,75 kW;
Unidad de arrastre de caucho de doble rodillo: 1,5 kW;
Instrumento de medición de diámetro láser bidireccional - Bastidor de almacenamiento de alambre: 0,4 kW;
Bobinadora servo de estación única: 2 kW;
Potencia total instalada del equipo: aproximadamente 50 kW;
Consumo de electricidad durante la producción normal: aproximadamente 10-15 kW

Hoja de especificaciones del equipo

I. Secador de acero inoxidable de 50 kg: 1 unidad
1. Capacidad: 50 kg
2. Potencia de calentamiento: 6 kW
3. Potencia del ventilador: 0,75 kW
4. Peso: 90 kg
5. Cuenta con un diseño único de conducto de aire caliente curvo para evitar la acumulación de residuos de polvo en
la base del elemento calefactor, lo que podría causar combustión.
6. El tambor y los componentes internos están hechos de acero inoxidable.
7. El tambor es desmontable de la base, lo que facilita la limpieza y el cambio rápido de materiales.
8. Equipado con un controlador de temperatura de indicación de desviación proporcional para un control preciso de la temperatura.
Un sistema dual de protección contra sobrecalentamiento reduce el riesgo de accidentes
causados por errores humanos o fallos mecánicos.

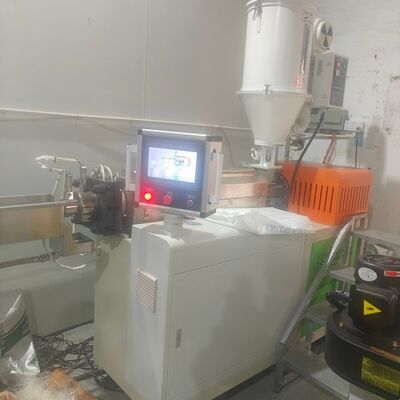

II. Extrusora de filamento 3D monocromática PFES3D-45: Un
1. Longitud del bastidor: 8 m
1. Diámetro del tornillo: Ø45 mm
2. Relación longitud-diámetro (L/D): 28:1
3. Tipo de tornillo: Universal para PLA, PEDG, ABS y TPU
4. El tornillo y el cilindro están fabricados con acero nitrurado de alta calidad 38CrMoAlA y han sido sometidos a un proceso de nitruración. Dureza de nitruración: tornillo ≥
740 HV; cilindro ≥ 940 HV. Profundidad de nitruración: tornillo
0,4-0,6 mm, cilindro: 0,6-0,7 mm; fragilidad es
Grado 2 en ambos casos.
5. La carcasa está hecha de acero fundido aleado; las superficies de contacto entre las carcasas superior e inferior han sido
rectificadas de precisión. Los engranajes están hechos de 40Cr y han sido sometidos a normalización,
templado y temple, seguido de rectificado de la cara del engranaje,
lo que resulta en una rugosidad superficial de Ra 0,8. Ofrecen absorción de impactos,
resistencia al desgaste y bajos niveles de ruido.
6. Caja de cambios: Caja de cambios (Bruker)
7. Potencia del motor: motor de 11 kW
8. Método de control: Control de frecuencia variable (Haipumonte)
9. Zonas de control de temperatura: 1,8 kW × 6 zonas
10. Zonas de enfriamiento: 120 W × 4 zonas
11. Anillos de calentamiento: Anillos de calentamiento de acero inoxidable
12. Relés de estado sólido: Yangming
13. PLC: Xinjie - 1 juego
14. Módulo de control de temperatura: Xinjie - 1 juego
15. Caja de control en voladizo de aleación de aluminio: 1 unidad
III. Molde de extrusión de precisión S136: un juego

1. Material del molde: S136, acabado espejo

2. Canal corto sin esquinas muertas; los productos terminados tienen una superficie lisa

sin defectos como puntos negros y precisión dimensional precisa

3. Equipado con cabezales de matriz de 2,5 × 3,0: un juego cada uno

4. Los cabezales de matriz se pueden personalizar para satisfacer los requisitos del cliente

IIII. Tanque de agua caliente de acero inoxidable 304: 1 juego



1. Longitud: 4 m

2. Longitud del tanque de agua caliente: 2 m

3. Longitud del tanque de agua tibia: 2 m

4. Material del tanque: acero inoxidable 304, grosor: 1,5 mm

5. Marco base del tanque: 1 unidad (recubierto de polvo)

6. Material: acero Q235 (soldado)

7. Sistema de circulación de agua caliente de acero inoxidable 304: 2 juegos

8. Potencia de la bomba de agua de acero inoxidable: 120 W × 2 unidades (Nuevas Territorios)

9. Unidad de calentamiento: 1 juego

10. Potencia de calentamiento: 12 kW

11. Ruedas con frenos: 4

12. Medidores de temperatura analógicos de dial: 2

13. Equipado con pasacables cerámicos

V. Tanque de enfriamiento de acero inoxidable 304: un juego



1. Longitud del tanque: 4 m

2. Material del tanque: acero inoxidable 304, grosor: 1,5 mm

3. Marco base del tanque: 1 unidad (recubierto de polvo)

4. Material: acero Q235 (soldado)

5. Sistema de circulación de agua fría de acero inoxidable 304: 1 juego

6. Potencia de la bomba: 120 W × 1 unidad (Nuevo Mundo)

7. Soplador de agua de dos etapas: 1 unidad (el compresor de aire será suministrado por el cliente)

8. Equipado con pasacables cerámicos

VI. Medidor de diámetro: 1 juego



1. Marca: Raist

2. Sistema de monitoreo en línea en tiempo real

3. Precisión de medición: 0,001 mm

Rango de medición: 0,200 mm-10,00 mm

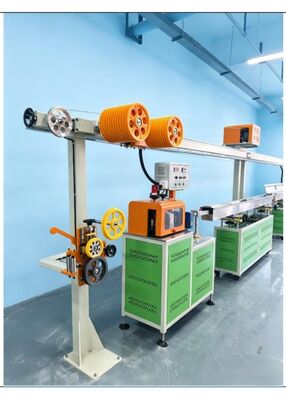

VII. Unidad de arrastre de caucho de doble rodillo + soplador de aire caliente: un juego


1. Método de arrastre: arrastre de doble rodillo

2. Material del rodillo de arrastre: caucho importado

3. Método de ajuste: ajuste vertical mediante tornillo de avance de acero inoxidable 304

4. Método de transmisión: transmisión por correa síncrona

5. Potencia de tracción: motor servo de 1,5 kW

6. Control de velocidad: control PLC

7. Velocidad de tracción: 0-300 m/min

8. Unidad de secado con soplador de alta presión de 0,75 kW

VIII. Bastidor de almacenamiento de alambre horizontal de 8 metros con contador de metros: uno


juego

1. Longitud del bastidor: 8 m

2. Altura: 1,97 m

3. Carretes de almacenamiento de alambre: carretes de almacenamiento de alambre ABS, 11 + 12 piezas

4. Longitud de almacenamiento de alambre: 150 m

5. Motor reductor de 400 kW

6. Polvo magnético de doble eje de 2,5 kg

Contador de metros de alta precisión

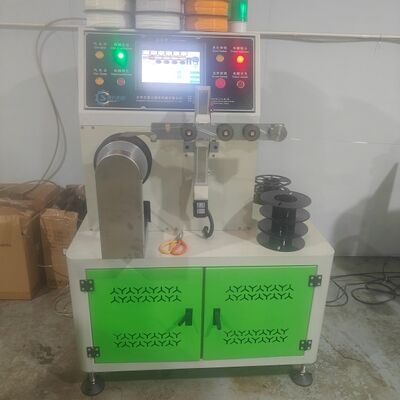

VIIII. Bobinadora servo de estación única: 1 juego

1. Tope del carrete de bobinado: 1 juego

2. Motor paso a paso de posicionamiento: 1 juego

3. Método de control de posicionamiento: control de motor paso a paso Leisi

4. Motor servo del husillo 1,5 kW: 1 juego

5. Método de control del husillo: control servo

6. Función de cambio de carrete neumática, capaz de bobinado sin carrete

7. Alarma automática y parada al alcanzar la longitud establecida, con parada adicional por rotura de hilo

8. Colocación de hilo estable con excelente estabilidad

9. Compatible con carretes de material de 1-5 kg

Equipado con una función de almacenamiento de especificaciones de carrete de material


Máquina de envasado al vacío 400G

VV. Mezclador de color 50 kg

VVI. Máquina de secado de 100 kg + alimentador de material: 1 unidad
