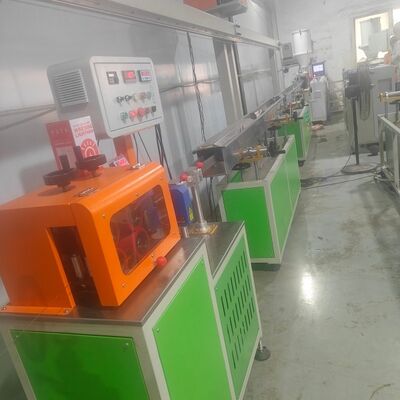

Extrusora de filamento para impresora 3D PFES3D-45 de 1,75 mm y 3,0 mm para fabricadora de filamento de impresora 3D PLA ABS PA PP PE, máquina para fabricar filamento de impresora 3D

   1Extrusor de filamentos para impresoras 3D de.75mm 3.0mm para fabricantes de filamentos para impresoras 3D de PLA ABS PA PP PE

La máquina de extrusión de filamentos de impresora 3D es adecuada para hacer ABS, PLA, PC, PA, PET, PETG, PEI, PVA, peek y otros materiales 3D con la característica de tolerancia estable y bobinado limpio.Este fabricante de extrusores de filamentos es económico para la producción en masa
Áreas de aplicación: La impresión 3D es la última tecnología de impresión.Fabricamos principalmente filamentos de impresión 3D como ABS, PLA, PETG y TPU, con diámetros que oscilan entre 1,75 y 3,0 mm. La tolerancia del diámetro se puede controlar dentro de ±0,03 mm y la velocidad de extrusión oscila entre 30 y 180 metros por minuto,asegurando una colocación ordenada de los filamentos.
Parámetros técnicos clave: 2.1 Diámetro del tornillo: Ø45 mm 2.2 Relación entre longitud y diámetro (L/D): 28:1 2.3 Velocidad del tornillo: 0~100 rpm (regla automática de velocidad de frecuencia variable) 2.4 Salida de extrusión:25-30 kg/h 2.5 Velocidad de la línea de producción: 30~180 m/min (con una alineación ordenada de las hebras) 2.6 Altura del centro: 1,1 metros (ajustable hacia arriba, hacia abajo, izquierda y derecha) 2.7 Dimensiones de la línea de producción: longitud 15 m × anchura 2.5 m × altura 2.5 m 2.8 Tensión trifásica: 380 V, 3 fases, 50 Hz 2.9 Potencia total: 50 kW; consumo de energía promedio real: 20 kWh/hora
Requisitos del taller: 3.1 Dimensiones del taller (L × W × H): 25 m × 5 m × 3,5 m (superficie recomendada de suelo de 300 metros cuadrados o más; el suelo debe ser nivelado) 3.2 Temperatura ≤ 50 °C,humedad ≤ 95% 3.3 Fuente de alimentación: sistema trifásico de cinco cables (es decir, tres cables activados, un cable neutro y un cable de tierra), 380 V, 50 Hz 3.4 El taller debe estar equipado con un depósito de agua de refrigeración de 2 metros cúbicos,un compresor de aire, aceite de engranaje y un cable de 5 núcleos



Extrusor de un solo tornillo PFES3D-45:
potencia de calefacción: 10 kW;
potencia del ventilador: 0,5 kW;
Potencia del motor: 11 kW;
Separación de las partículas:
Muelle de extrusión: 2 kW;
Contenedor de agua con temperatura controlada: 12,5 kW;
El depósito de agua de refrigeración: 0,9 kW;
soplador de aire caliente: 0,75 kW;
Unidad de extracción de caucho de doble rollo: 1,5 kW;
Instrumento de medición bidireccional del diámetro del láser - Estante de almacenamiento de alambre: 0,4 kW;
Servovendedor de una sola estación: 2 kW;
Potencia instalada total del equipo: aproximadamente 50 kW;
Consumo de electricidad durante la producción normal: aproximadamente 10 ∼15 kW

Hoja de especificaciones del equipo

I.Secadora de acero inoxidable de 50 kg: 1 unidad
1Capacidad: 50 kg
2Potencia de calefacción: 6 kW
3Potencia del ventilador: 0,75 kW
4- Peso: 90 kg
5Cuenta con un diseño de conducto de aire caliente curvo único para evitar que el residuo de polvo se acumule en el
la base del elemento de calefacción, lo que podría provocar una combustión.
6El tambor y los componentes internos están hechos de acero inoxidable.
7El tambor es desmontable de la base, lo que facilita la limpieza fácil y el cambio rápido de materiales.
8Equipado con un regulador de temperatura de desviación proporcional para un control preciso de la temperatura.
Un doble sistema de protección contra el sobrecalentamiento reduce el riesgo de accidentes
causados por un error humano o por una falla mecánica.

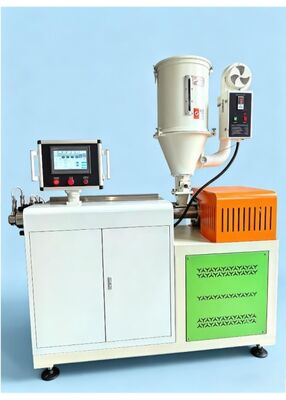

II.PFES3D-45 Extrusor de filamentos monocromáticos 3D: uno
conjunto
1Diámetro del tornillo: Ø45 mm
2. Relación longitud/diámetro (L/D): 28:1
3Tipo de tornillo: universal para PLA, PEDG, ABS y TPU
4El tornillo y el cañón están fabricados con nitruro de 38CrMoAlA de alta calidad
La dureza nitrada: tornillo ≥
740 HV; barril ≥ 940 HV. Profundidad de nitruración: tornillo
0.4·0.6 mm, cañón: 0.6·0.7 mm; la fragilidad es
Grado 2 en ambos casos.
5La carcasa está hecha de acero fundido de aleación; las superficies de contacto entre las carcasas superior e inferior han sido
Los engranajes están hechos de 40Cr y han sido sometidos a normalización.
tratamiento térmico de templado y apagado, seguido de molienda de la superficie del engranaje,
que da como resultado una rugosidad de superficie de Ra 0.8Ofrecen absorción de choques,
resistencia al desgaste y bajos niveles de ruido.
6Caja de cambios: Caja de cambios (Bruker)
7Potencia del motor: 11 kW
8Método de control: control de frecuencia variable (Haipumonte)
9Zonas de control de temperatura: 1,8 kW × 6 zonas
10Zonas de refrigeración: 120 W × 4 zonas
11. anillos de calefacción: anillos de calefacción de acero inoxidable
12Los relés de estado sólido:
13PLC: Xinjie 1 juego
14. Módulo de control de temperatura: Xinjie 1 juego
15- Caja de control en voladizo de aleación de aluminio: 1 unidad

III.Molde de extrusión S136 de precisión: un conjunto

1Material del molde: S136, acabado espejo

2. Corto corredor sin esquinas muertas; los productos terminados tienen una superficie lisa

sin defectos tales como manchas negras, y con una precisión dimensional precisa

3. Equipados con cabezas de matrices de 2,5 × 3,0: un juego cada una

4Las cabezas de los matrices pueden ser personalizadas para satisfacer los requisitos del cliente.



IIII.304 Tanque de agua caliente de acero inoxidable: 1 juego

1Duración: 4 m.

2. longitud del depósito de agua caliente: 2 m

3. longitud del tanque de agua caliente: 2 m

4Material del tanque: acero inoxidable 304, espesor: 1,5 mm

5- Cuadro de la base del tanque: 1 unidad (revestida con polvo)

6Material: acero Q235 (saldado)

7. 304 sistema de circulación de agua caliente: 2 juegos

8Potencia de la bomba de agua de acero inoxidable: 120 W × 2 unidades (Nuevos Territorios)

9Unidad de calefacción: 1 conjunto

10Potencia de calefacción: 12 kW

11- Rodillos con frenos: 4

12Los medidores de temperatura de tipo dial analógico: 2

13. Equipados con grámetras de cable cerámico



V.304 Tanque de refrigeración de acero inoxidable: un conjunto

1. longitud del tanque: 4 m

2Material del tanque: acero inoxidable 304, espesor: 1,5 mm

3- Cuadro de la base del tanque: 1 unidad (revestida con polvo)

4Material: acero Q235 (saldado)

5. 304 sistema de circulación de agua fría: 1 juego

6Potencia de la bomba: 120 W × 1 unidad (Nuevo Mundo)

7Soplador de agua de dos etapas: 1 unidad (compresor de aire suministrado por el cliente)

8. Equipados con grámetras de cable cerámico



VI.Diámetro de medida: 1 conjunto

1- La marca:

2Sistema de vigilancia en línea en tiempo real

3Precisión de medición: 0,001 mm

Las mediciones se realizarán en un rango de 0,200 mm ∼ 10,00 mm.

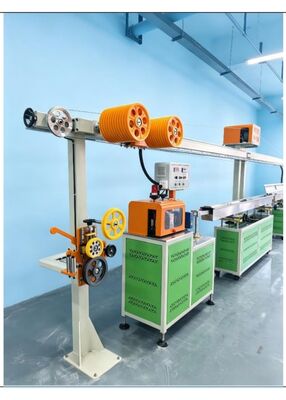

VII.Unidad de extracción de caucho de doble rollo + soplador de aire caliente: un conjunto

1Método de extracción: extracción de dos rodillos

2Material de rodillo para el arranque: caucho importado

3Método de ajuste: ajuste vertical mediante tornillo de plomo de acero inoxidable 304

4Método de accionamiento: accionamiento sincrónico por cinta

5- Potencia de tracción: servomotor de 1,5 kW

6Control de velocidad: control por PLC

7- Velocidad de tracción: 0° 300 m/min.

8Unidad de secado de soplador de alta presión de 0,75 kW


Estante de almacenamiento de alambre de tensión horizontal de VIII.8 metros con contador de metros: uno

conjunto

1. longitud del bastidor: 8 m

2Alturas: 1,97 m

3. carretes de almacenamiento de alambre: carretes de almacenamiento de alambre ABS, 11 + 12 piezas

4- Largo de almacenamiento de alambre: 150 m

5. motor de engranajes de 400 kW

6. 2,5 kg de polvo magnético de dos ejes


Contador de metros de alta precisión

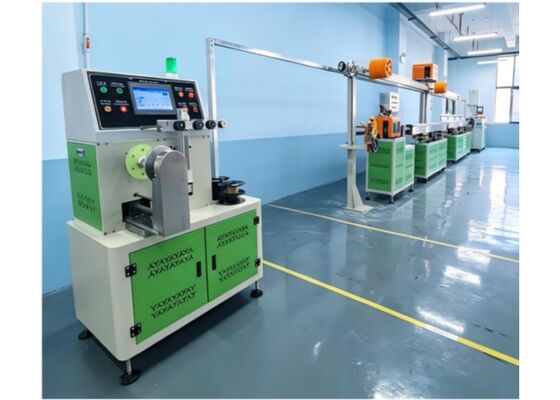

VIIII.Servoenrollador de una sola estación: 1 juego

1. Tapón de bobina de enrollamiento: 1 juego

2Motor paso a paso de posicionamiento: 1 juego

3Método de control de posición: control del motor paso a paso de Leisi

4- Servomotor de eje de 1.5 kW: 1 juego

5Método de control del eje: control servo

6Función de cambio de carrete neumático, capaz de enrollar sin carrete

7Alarma automática y apagado al alcanzar la longitud establecida, con apagado adicional de rotura del hilo

8. Fijación de hilo estable con una excelente estabilidad

9. Compatible con carretes de material con un peso de 1,5 kg


Equipados con una función de almacenamiento de especificaciones de material de bobina

Máquina de embalaje al vacío 400G

VV. mezclador de colores 50 kg

VVI.100 kg máquina de secado + alimentador de material: 1 unidad






Nuestra fábrica produce principalmente dos grupos de productos de post impresión:

1:Equipo de libros para la postimpresión:máquina para formar alambres de doble bucle,máquina para enlazar alambres de doble bucle,máquina semiautomática para perforar,máquina de perforar automática,Máquina para la unión de alambre de doble bucle y perforadora de papel"Machina de formación de espiral y unión de bucle único, máquina de formación de bobina de espiral de plástico, máquina de unión de bobina de espiral de plástico, máquina de formación de perchas de calendario, máquina de coser libros, máquina de doblar libros.
Máquina de laminación de fichas Mylar, Máquina de unión de pegamento perfecto, Máquina de costura de sillas, Máquina de contar hojas de papel, Máquina de moldeado de bordes metálicos de calendario, Máquina de unión automática de bordes metálicos de calendario,3Dmáquinas de extrusión de filamentos para impresoras

2:Material de unión: bobina en espiral de plástico, alambre de doble bucle, alambre recubierto de nylon, bobina en espiral de metal, filamento de PVC, cubierta de unión de PVC, pendiente de calendario, peine de unión de plástico, deslizador de unión de plástico

Prensa de unión de plástico, alambre de costura, filamento de impresión 3D
Ventajas de nuestra empresa: podemos suministrar después de la impresión todo tipo de sistema de encuadernación completa:

1: primero elegir el uso de la unión doble alambre de bucle,nuestra fábrica fabrican doble alambre de bucle máquina de formación y también fabrican

alambre de doble bucle, después de que usted compró doble alambre máquina de unión de nosotros, si usted también compra alambre de doble bucle de nosotros. el alambre de doble bucle puede unir sin problemas por nuestra máquina de unión de doble alambre,pueden trabajar y cooperar con mucho éxito.

2En segundo lugar, elegir el uso de unión de metal bobina de espiral simple, es más fácil tenemos una máquina de formación de metal bobina de espiral simple

y un cuaderno de anotación vinculante al mismo tiempo

3: tercero elegir la unión de uso de bobina espiral de plástico, también muy bien, podemos fabricar la máquina de formación de bobina espiral de plástico y también la máquina de unión de bobina espiral de plástico.


Respecto a nuestro servicio:Después de comprar la máquina de nosotros, si la máquina tiene algún problema, podemos ayudarle a resolverlo.

Usted compró una máquina le enviaremos un manual de instrucciones para decirle cómo arreglar la máquina y operar la máquina. si usted tiene un pequeño

problema con la máquina nos dice, tomamos un video para mostrarle cómo resolver, si el problema grande no puede tratar con él, enviaremos al maestro a su

La empresa le ayudará a resolver.Le damos la bienvenida a contactarnos@Whatsapp/We chat: 008613712492952,Email: robert@nanbobinding.com
